5,56мм легкий ручной пулемет FN Minimi (Бельгия) / M249 (США)
Работы над созданием 5,56мм легких ручных пулеметов, получивших общее условное обозначение Minimi, проводятся бельгийской компанией FN Herstal по программе Minimi light machine gun (MLMG) с начала 60-х годов. Первоначально разработка велась под 5,56х45мм патрон M193, а впоследствии - под вновь созданный 5,56х45мм SS109/M855 с улучшенными характеристиками.
Пулемет M249 SAW с прикладом из композиционных материалов |
Первый прототип пулемета, в дальнейшем ставший базовой моделью для всей серии Minimi, прошел испытания в 1974 году, а в 1982-м он был принят на вооружение армии и корпуса морской пехоты (МП) США, получив индекс М249 SAW (Squad Automatic Weapon). Его устройство основано на принципе использования энергии пороховых газов, отводимых через отверстие в нижней стенке передней части ствола. Это отверстие соединяется с газовой трубкой, в которой двигается поршень затворной рамы, через газовый регулятор, имеющий два рабочих положения - "нормальное" и "усиленное" (для неблагоприятных условий стрельбы). Установка необходимого положения осуществляется вручную поворотом регулировочного кольца, в зависимости от степени нагрева ствола. Ствол съемный, имеет рукоятку, которая используется также для переноски пулемета. Механизм запирания (оригинальной конструкции компании FN Herstal) разработан на основе продольно-скользящего поворотного затвора. Ствольная коробка металлическая. Механический прицел секторного типа имеет механизм боковых поправок. Приклад и пистолетная рукоятка деревянные, обработаны антисептическим составом.
Питание патронами комбинированное - ленточное или магазинное. Разборная звеньевая лента М27 емкостью 200 патронов снаряжается в следующем порядке: четыре патрона М855 с обычной пулей, один М856 с трассирующей (укладывается в пластиковую коробку, которая присоединяется к пулемету). При использовании стандартного 30-патронного магазина темп стрельбы повышается. В комплект пулемета входят сошки, но при необходимости он может устанавливаться и на треножный станок. По оценкам западных специалистов, в настоящее время на вооружении армии и корпуса МП США находится около 70 000 пулеметов М249 SAW, и их планируется эксплуатировать до 2013 года.
Созданный специально для воздушно-десантных подразделений пулемет Minimi para (Paratrooper) отличается от базовой модели меньшими габаритами. Его главное достоинство - удобство при переноске и транспортировке. На данном пулемете установлен укороченный ствол (347 мм) без верхнего кожуха (для снижения массы и лучшего охлаждения), а также впервые применен выдвижной приклад оригинальной конструкции компании FN Herstal. В 1995 году этот приклад был классифицирован по типу в США, получив индекс М5, а министерство армии приняло решение о его установке на пулеметы М249 SAW.
В 1996 году был разработан новый пулемет этой серии - Minimi New Standart. Его основные отличия от базовой модели: приклад из композиционных материалов, складывающаяся рукоятка на стандартном стволе для переноски пулемета, индикатор наличия патрона в патроннике, расположенный на крышке приемника автоматический предохранитель спуска на спусковом крючке.
Последним (в настоящее время) в серии Minimi стал пулемет Mk46, разработанный совместно бельгийской компанией FN Herstal и американской FN Manufacturing. Данный пулемет целенаправленно создавался для сил специальных операций (ССО) и после проведенных в конце 2000 года испытаний был принят на вооружение подразделений ССО США, получив индекс М249 SPW (Special-Purpose Weapon).
На пулемете Mk46 установлена неразборная и не требующая обслуживания газовая система-моноблок, не имеющая газового регулятора. Выдвижной приклад М5 и специально спроектированный для этого пулемета укороченный ствол позволили значительно снизить его массогабаритные характеристики. Снижение массы ствола достигнуто за счет наружных продольных проточек, одновременно выполняющих функцию ребер жесткости и улучшающих условия охлаждения при стрельбе. Рукоятка для переноски отсутствует. Для снижения коэффициента трения сопрягающихся деталей и количества минимально необходимой смазки затворная рама и затвор никелированы (покрытие наносится гальваническим методом).

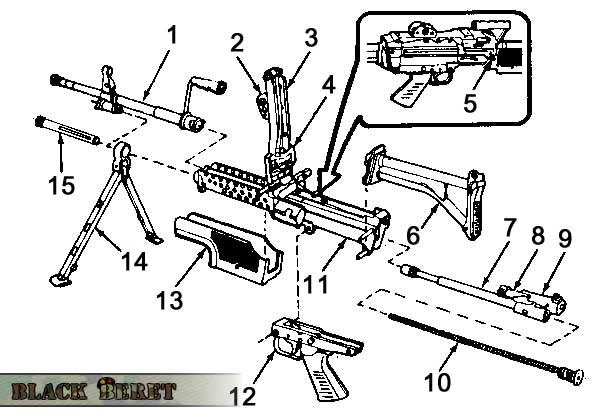

Схема устройства пулемета FN Minimi |
- Сменный ствол
- Прицел
- Крышка ствольной коробки
- Приемник ленты с патронами
- Основание приемника
- Приклад из композиционных материалов
- Газовый поршень
- Затвор
- Затворная рама
- Направляющий стержень с возвратно-боевой пружиной
- Ствольная коробка
- Пистолетная рукоятка и спусковой механизм
- Цевье
- Сошка
- Трубка газового поршня
|
Проведенные испытания показали, что из пулемета можно произвести до 1 000 выстрелов вообще без какой-либо смазки. Питание патронами только ленточное. Для облегчения всей конструкции коробка с лентой имеет металлическое основание с механизмом крепления к ствольной коробке и матерчатый корпус-кожух. Кроме стандартного механического прицельного приспособления, пулемет может комплектоваться всеми видами оптических и оптоэлектронных прицелов, устанавливаемых на универсальное крепление MIL-STD 1913 ("Pikatinni"), которое расположено на крышке приемника. Еще одно такое крепление, предназначенное для установки вспомогательных приборов, приспособлений и принадлежностей, предусмотрено на кожухе газовой системы сбоку. При этом передний фиксатор крепления Pikatinni может использоваться для установки сошек, а задний, после небольшой доработки, - как передняя пистолетная рукоятка. На сегодняшний день в подразделения ССО США поступило около 400 пулеметов М249 SPW. Ожидается, что к 2005 году их количество увеличится до 2 500.
В настоящее время 5,56мм легкие ручные пулеметы серии Minimi состоят на вооружении отделения подразделений и частей армий многих стран мира и лицензионно производятся, в том числе и в США, компанией FN Manufacturing. Лучшие конструктивные решения новых моделей внедряются в более ранние образцы. Такое комбинирование и унификация пулеметов этой серии позволяют при необходимости комплектовать их гидравлическим буферным устройством, стволами различной длины со складывающейся рукояткой для переноски или без таковой, выдвижным прикладом М5 либо прикладом и пистолетной рукояткой из композиционных материалов. Так, лицензионно производимый пулемет М249 SAW не имеет кожуха ствола, что улучшает условия его охлаждения, а для воздушно-десантных подразделений и подразделении специального назначения комплектуется более коротким стволом (381 мм) и выдвижным прикладом.
В перспективе рассматривается вопрос о разработке узлов крепления для установки таких пулеметов на многоцелевые автомобили повышенной проходимости HMMWV, производстве 5,56мм бронебойных боеприпасов и облегченных подсумков для переноски боекомплекта пулемета.
ТТХ 5,56мм легких ручных пулеметов FN Minimi |
| M249 SAW | Minimi para | Minimi new standart | M249 SPW |
Боеприпасы | 5,56х45мм M193 или SS109/M855 |
Масса, кг | 7,49 | 7,1 | 7,1 | 5,72 |
Прицельная дальность, м | 2000 | 2000 | 2000 | 2000 |
Эффективная дальность стрельбы, м | 1100 | 1000 | 1000 | 1000 |
Длина прицельной базы, мм | 490 | 495 | 495 | - |
Темп стрельбы, выстр./мин | 750 | 700-1000 | 700-1000 | 750 |
Длина ствола, мм | 523 | 347 | 465 | 406 |
Количество нарезов | 6 | 6 | 6 | 6 |
Шаг нареза, мм: для патрона М193 для патрона SS109/M855 | 304 178 | 304 178 | 304 178 | 304 178 |
Начальная скорость пули, м/с: для патрона М193 для патрона SS109/M855 | 965 915 | 965 915 | 965 915 | 965 915 |
Длина пулемета, мм: с выдвинутым прикладом со сложенным прикладом | 1040 795 | 893 736
| 1040 - | 908 774 |
Емкость ленты, патронов | 200 | 200 | 200 | 100 или 200 |
Емкость магазина, патронов | 30 | 30 | 30 | - |
Подполковник Б. Калиничев, ЗВО 4/2002
